¡Hola! Como proveedor de VFD de convertidor de frecuencia, he visto de primera mano cómo estos dispositivos pueden revolucionar las operaciones industriales. Pero antes de que pueda comenzar a obtener los beneficios, debe obtener la instalación correcta. En este blog, lo guiaré a través de los requisitos de instalación esenciales para un convertidor de frecuencia VFD.
1. Requisitos eléctricos
Lo primero es lo primero, hablemos del lado eléctrico de las cosas. Los VFD son piezas de equipo sensibles, y necesitan una fuente de alimentación estable para funcionar correctamente.
Voltaje y frecuencia
El voltaje de entrada y la frecuencia del VFD deben coincidir con la fuente de alimentación disponible en su sitio de instalación. La mayoría de los VFD industriales están diseñados para funcionar con potencia de tres fase, pero también hay opciones de fase única para aplicaciones más pequeñas. Por ejemplo, nuestroVFD 220V 3 fasees una excelente opción para aplicaciones donde hay una potencia de tres fase de 220V disponible. Asegúrese de verificar cuidadosamente las especificaciones del producto para garantizar la compatibilidad.
Capacidad de potencia
Debe asegurarse de que la capacidad de potencia de su suministro eléctrico sea suficiente para manejar el VFD y la carga conectada. La sobrecarga del VFD puede conducir a un sobrecalentamiento, falla prematura e incluso riesgos de seguridad. Calcule los requisitos de potencia total de su motor y otros dispositivos conectados, y elija un VFD con una calificación de potencia adecuada. NuestroVFD de 10 hpes una opción popular para motores de tamaño mediano, que proporciona suficiente energía para conducir la carga de manera eficiente.
Toma de tierra
La conexión a tierra adecuada es crucial para la operación segura y confiable de un VFD. Una buena conexión a tierra ayuda a prevenir la descarga eléctrica, reducir la interferencia electromagnética (EMI) y proteger el equipo de daños. Asegúrese de seguir las instrucciones de conexión a tierra proporcionadas en el manual de instalación del VFD. Por lo general, el VFD debe conectarse a un electrodo de conexión a tierra dedicado con una ruta de resistencia baja hacia la Tierra.
2. Requisitos ambientales
El entorno donde está instalado el VFD puede tener un impacto significativo en su rendimiento y vida útil. Aquí hay algunos factores ambientales clave a considerar:
Temperatura
Los VFD generan calor durante la operación, y deben instalarse en un entorno con ventilación adecuada para disipar este calor. El rango de temperatura de funcionamiento ideal para la mayoría de los VFD es entre 0 ° C y 50 ° C. Si la temperatura excede este rango, el VFD puede sobrecalentarse, lo que lleva a un rendimiento reducido y un daño potencial. En entornos de alta temperatura, es posible que deba instalar equipos de enfriamiento adicionales, como ventiladores o aires acondicionados.
Humedad
La alta humedad puede causar corrosión y problemas eléctricos en los VFD. La humedad relativa en el sitio de instalación debe mantenerse entre 10% y 90% (no condensación). Si la humedad es demasiado alta, es posible que deba usar un deshumidificador para mantener un entorno adecuado.
Polvo y escombros
El polvo y los escombros pueden acumularse dentro del VFD, bloqueando las aberturas de ventilación y causando sobrecalentamiento. Instale el VFD en un entorno limpio y libre de polvo. Si el sitio de instalación es polvoriento, es posible que deba usar un recinto de prueba de polvo o instalar filtros de aire para proteger el VFD.
3. Requisitos de montaje
El montaje adecuado es esencial para garantizar la estabilidad y la seguridad del VFD. Aquí hay algunas pautas de montaje:
Ubicación de montaje
Elija una ubicación que sea fácilmente accesible para el mantenimiento y la inspección. El VFD debe montarse en una superficie vertical plana con al menos 100 mm de espacio libre en todos los lados para la ventilación. Evite montar el VFD cerca de fuentes de calor, humedad o vibración.
Método de montaje
La mayoría de los VFD vienen con agujeros de montaje o soportes para una fácil instalación. Use los sujetadores apropiados y siga las instrucciones de montaje proporcionadas en el manual. Asegúrese de que el VFD esté montado de forma segura para evitar que vibra o caiga durante la operación.
4. Requisitos de cableado
El cableado correcto es crucial para el funcionamiento adecuado del VFD. Aquí hay algunos consejos de cableado:
Cableado de entrada y salida
Conecte la fuente de alimentación de entrada a los terminales de entrada del VFD de acuerdo con el diagrama de cableado proporcionado en el manual. Use el tamaño y el tipo de cable correctos para garantizar la capacidad de carga de corriente adecuada. Del mismo modo, conecte el motor a los terminales de salida del VFD. Asegúrese de seguir el color: codificación y marcas terminales para evitar conexiones incorrectas.
Cableado de control
El VFD puede tener entradas de control para funciones como control de velocidad, inicio/parada y control de dirección. Conecte el cableado de control cuidadosamente, después del diagrama de cableado. Use cables blindados para el cableado de control para reducir el EMI.
Gestión de cables
Mantenga los cables organizados y asegurados para evitar que se enreden o se dañen. Use lazos o conductos de cable para administrar los cables y asegúrese de que haya suficiente holgura en los cables para permitir el movimiento durante la instalación y el mantenimiento.
5. Comisionamiento y prueba
Una vez que el VFD está instalado y conectado, es hora de encargarlo y probarlo. Esto es lo que debes hacer:
Configuración de parámetros
El VFD tiene un conjunto de parámetros que deben configurarse de acuerdo con los requisitos específicos de la aplicación. Estos parámetros incluyen voltaje nominal del motor, corriente, frecuencia y velocidad. Consulte el manual del usuario del VFD para obtener instrucciones detalladas sobre la configuración de los parámetros.
Prueba funcional
Antes de conectar el motor, realice una prueba funcional del VFD. Verifique la fuente de alimentación, las entradas de control y las señales de salida para garantizar que el VFD funcione correctamente. Una vez que la prueba funcional sea exitosa, conecte el motor y realice una prueba de prueba a baja velocidad. Monitoree el rendimiento del motor y verifique si hay ruidos o vibraciones anormales.
Controles de seguridad
Durante el proceso de puesta en marcha y prueba, realice controles de seguridad para garantizar que el VFD y el equipo conectado sean seguros de operar. Verifique si hay una conexión a tierra adecuada, protección contra sobrecorriente y protección de circuito corto. Asegúrese de que todos los dispositivos de seguridad, como los botones de parada de emergencia, funcionen correctamente.
Conclusión
La instalación de un convertidor de frecuencia VFD requiere una consideración cuidadosa de los requisitos eléctricos, ambientales, de montaje y de cableado. Siguiendo estas pautas de instalación, puede asegurarse de que su VFD funcione de manera segura y eficiente, proporcionando un rendimiento confiable para sus aplicaciones industriales.

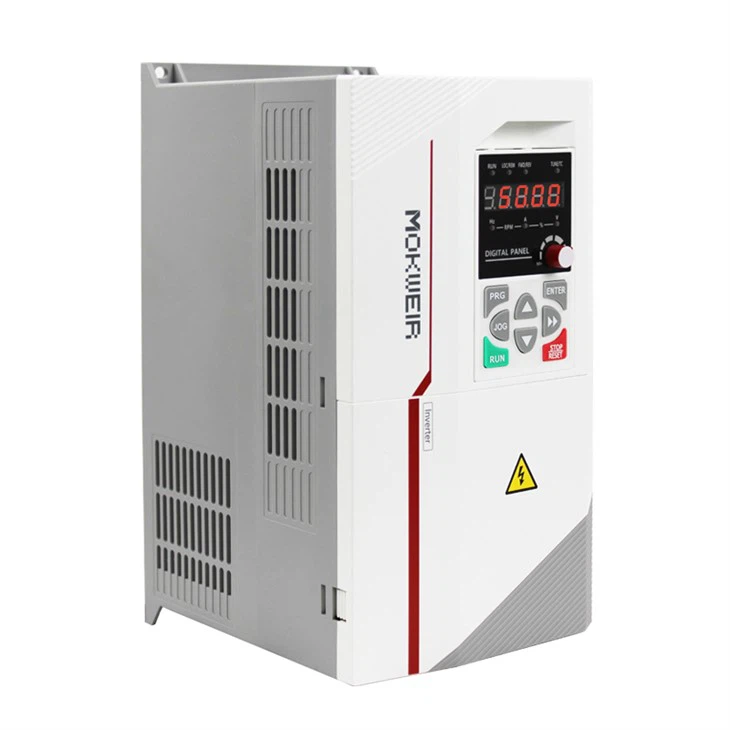

Si está buscando un VFD de alta calidad, ofrecemos una amplia gama de productos, incluidos nuestrosVFD de 10 hp,Drive inversor de 7.5 kW, yVFD 220V 3 fase. Nuestro equipo de expertos siempre está listo para ayudarlo con la instalación, la puesta en marcha y el soporte técnico. Si tiene alguna pregunta o desea discutir sus requisitos específicos, no dude en ponerse en contacto con nosotros para una consulta de adquisiciones.
Referencias
- Varios manuales de productos VFD
- Estándares de la industria para la instalación eléctrica y la seguridad
